Snien tal-Irkaptu Angolat

Is-snien tal-ger angolati jservu bħala komponent ewlieni tas-sistema ta' sewqan tar-rack tal-gwida tal-bar V-duty medju. Din is-sistema integrata tinkludi V-bar guideways, V-bar guideway xtillieri, u rombli, bir-rombli jżommu kuntatt lineari mal-gwida-li jiżguraw b'mod effettiv trażmissjoni stabbli tal-forza u prestazzjoni operattiva bla xkiel tal-mekkaniżmu kollu tas-sewqan.

Is-Snien Angled Gear għandu veloċità għolja, ħsejjes baxxi u pożizzjonament preċiż...
Biex tiġi evitata tolleranza ta 'pitch kumulattiva minħabba n, nużaw xtillieri CP fis-Snien Angled Gear.

Il-kategoriji kollha ta 'gwida jirċievu proċessar speċjalizzat ta' twebbis tal-induzzjoni, u jiżgura li l-ebusija tal-wiċċ tagħhom tilħaq l-istandard speċifikat ta 'HRC50-55 għal prestazzjoni stabbli f'kundizzjonijiet tax-xogħol ta' xogħol medju.

Straight-lock Tip Parametru tal-prodott tas-snien tal-ger angolat (speċifikazzjoni):
Standard ta 'kwalità: ISO9409-1-A
Grad ta 'preċiżjoni: Dln4/azzar liga

Xellug snien distorti
Tolleranza tal-ħxuna tas-snien: e24
Carburizing quenching u tħin tal-wiċċ tas-snien

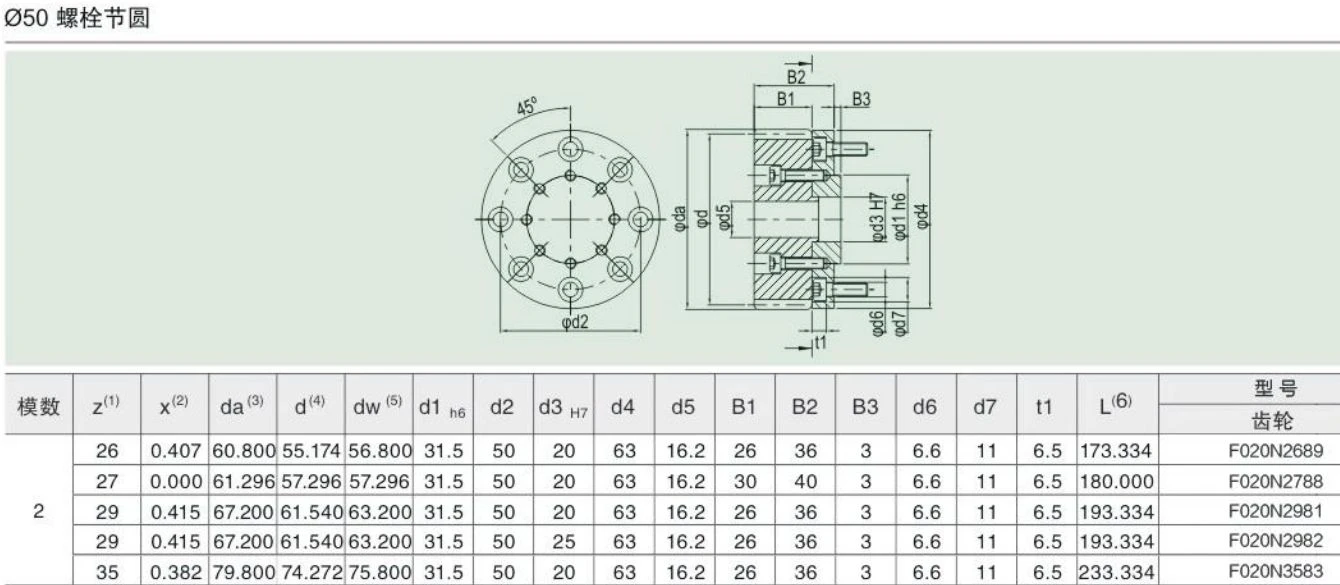

Dawn li ġejjin huma l-parametri tekniċi tat-tipi tas-snien tal-irkaptu angolat bolt joint circle b'dijametru ta 'barra ta' 50/63/80/125mm.

Karburizzazzjoni u quenching, b'ebusija tal-wiċċ ta '60HRC.Nagħmlu l-art tal-wiċċ tas-snien u mirqum biex inaqqas il-ħoss u jtejjeb ir-reżistenza għall-ilbies.
L-aċċessorji jinkludu woxers u viti hex b'livell ta 'intensità 12.9, DIN912.
Il-materjal tal-ħanek huwa azzar tal-karbonju ordinarju mingħajr trattament bis-sħana.
Meta l-irkaptu jintuża flimkien mal-flanġ, il-forza tas-sewqan massima permissibbli għandha tiġi kkontrollata skont is-saħħa tal-bolt.
Nota: Il-konnessjonijiet bil-bolt jillimitaw it-torque massimu trasmissibbli.
Għat-torque massimu permissibbli, jekk jogħġbok irreferi għat-tabella hawn taħt.


(1) Numru ta’ snien (2) Fattur ta’ korrezzjoni (3) Dijametru tat-tarf (4) Dijametru tan-nodu
(5)Dijametru taċ-ċirku tas-sezzjoni tax-xogħol (6)Tul taċ-ċirku tan-nodu L=π×d

L-Azzar Gear Rack huwa adattat għas-seba 'assi tar-robot u l-pjattaforma mobbli tar-robot, robots gantry, robots punch multi-machine linked, robots punch press, robots multi-robots tal-ittimbrar marbuta ma' magni, robots punch konnessi, robots tal-immaniġġjar tal-punch, robots mmuntati bil-ferrovija, tagħmir ta' strutturi tal-injam, tagħmir lixx u teleskopiku.

Guideway V bar rack drive system preċiżjoni b'gwida lineari: L-eżattezza tas-sistema ta 'gwida hija mibnija mill-kwalità bażika tal-gwida, romblu u elementi tas-sewqan. L-uċuħ ta 'gwida tal-linji ta' gwida tal-azzar tal-karbonju huma mwebbsa għal 50-55HRC.

Rombli:Ir-rombli huma doppju-ringiela angolari ball-bearings b'angolu ta 'pressjoni ta' 25 grad b'siġilli RSR u ċirku tas-siġillar. Ir-rombli huma manifatturati għall-klassi ta 'tolleranza PN. Ir-rombli jistgħu jiġu forniti bi spazju ta' ġarr normali jew -mgħobbi minn qabel b'ċentri konċentriċi jew eċċentriki.

Elementi tas-sewqan
L-ixkafef huma fornuti f'diversi daqsijiet biex jissodisfaw l-applikazzjoni meħtieġa għal applikazzjonijiet ta 'preċiżjoni għolja u torque għoli, l-ixkafef huma mwebbsa u mitħun.

Għażla tad-Daqs:

Id-dejta tippermetti għażla approssimattiva tad-daqs tas-sistema ta 'gwida meħtieġa. Il-valur Cw huma elenkati f'din it-tabella għal ħajja ta' servizz nominali ta '108m (100000km), u jirreferu għal romblu b'tagħbija radjali jew assjali pura.

F'każijiet ta' tagħbija u xokk flimkien, id-dejta tal-kalkolu f'paġna 5 trid tiġi kkonsultata, jew tista' tintalab verifika tal-kalkolu mingħand il-manifattur.

Għażla tal-forza li tmexxi:

Wara li tagħżel ir-rack, is-snien tal-ger tas-sistema tal-gwida għandhom jiġu kkontrollati għall-kompatibilità mal-forzi tas-sewqan u t-torques meħtieġa.
The rack can be supplied precision cut or ardened and ground.The values given are values for shock-free operation,good lubrication and stiff arrangement of the pinion.A safety factor for tooth root stress s>1.4 and a safety fact or for hertzian stress sh>1.0 huwa kkunsidrat.
Skont l-esperjenza u l-applikazzjoni tiegħek għandu jiġi kkunsidrat fattur ta 'sikurezza sB1.0.4.0. Il-forza ta' traċċar FN hija relatata man-numru ta 'snien Z tal-pinion.

Verifika tad-daqs:
Il-kalkolu għandu jsir għar-romblu taħt l-ogħla tagħbija. Il-valuri tal-ħin tal-ħajja kkalkulati huma nominali 90% tar-rombli kollha jilħqu dawn il-valuri.

Assemblea:

L-issettjar tal-backlash u l--pretensjoni tar-rombli jseħħu permezz tal-buttun eċċentriku tar-rombli tas-serje.
Jekk romblu jinsab fil-pożizzjoni żero tiegħu, il-backlash tas-snien tal-ger ikun il-valur standard ta 'tneħħija tal-fank ta' 0.05mm.

Il-lif tas-servizz tas-sistema se jitnaqqas b'tensjoni eċċessiva.

B'tensjoni żgħira wisq ir-rombli ma jaħdmux, jew jilbsu minħabba l-malji fqir.

Bl-użu ta' spanner tal-wiċċ l-eċċentriku tar-romblu jista' jiġi mdawwar u-mgħabba minn qabel.

Preload korrett ifisser li r-romblu li ma jġorr mhux-tagħbija-xorta jista' jiddawwar manwalment bl-użu ta' forza moderata.

Aġġustament Ta 'Preload Ta' Rombli
(1) Ħoll il-viti tat-twaħħil s, bil-buttun eċċentriku fil-Pożizzjoni I, imbotta l-karru tas-sewqan fuq it-travu.

(2) Dawwar il-hubs eċċentrika tar-rombli i u 2 b'mod uniformi fid-direzzjoni tal-vleġġa sakemm il-ġenb tas-snien ċari naċe huwa fil-minimu mal-sett eċċentriku fid-distanza minima fid-direzzjoni vertikali l-backlash imkejjel huwa 0.05mm.Il-lif tas-servizz tas-sistema se jitnaqqas b'tensjoni eċċessiva.

(3) Dawwar l-eċċentrika tar-romblu 3 u 4 b'mod uniformi fid-direzzjoni tal-vleġġa u r-rombli jsiru kemmxejn pre-issikkati. Billi mdawwar u - mgħobbija minn qabel.

(4) Issikka l-kamin tat-twaħħil S: ara t-tabella ta 'hawn fuq għat-torques tal-issikkar.

(5) Iċċekkja l-backlash tal-pinion mar-rack.The pinion m'għandux jorbot Inkella, ħoll ir-romblu u rrepeti l-punt2.

(6)Iċċekkja l--pretensjoni: Rombli li mhumiex taħt tagħbija għandhom ikunu jistgħu jduru bl-użu ta' forza moderata. Jekk ħielsa ħoll ir-rombli 3 u 4 u rrepeti l-punt 3.

Fanges tal-immuntar eċċentriku KEP flimkien ma 'rombli eċċentriku VR..B jissodisfaw l-istess funzjoni bħal rombli eċċentriku VR.A.Jekk romblu jinsab fil-pożizzjoni żero tiegħu l-backlash tas-snien tal-ger se jkun il-valur standard ta' tneħħija tal-fank ta '0.05mm.
Il-backlash huwa aġġustat billi ddawwar il-fange tal-immuntar KEP.Ir-roler pożizzjonat eċċentriku għalhekk jimxi b'mod radjali lejn il-ferrovija u r-romblu jiġi aġġustat.

Il-backlash huwa aġġustat billi ddawwar il-fange tal-immuntar KEP, ir-roler pożizzjonat eċċentriku għalhekk jimxi b'mod radjali lejn il-ferrovija u r-romblu jiġi aġġustat.

Biex tagħmel l-aġġustament tal-fanges tal-immuntar eċċentrika KEP jistgħu jintużaw l-istess għodda bħal għall-aġġustament tar-rombli eċċentriku VR.A.

Fanges tal-immuntar eċċentriku KEP għandhom l-istess dimensjonijiet bħall-fanges tal-immuntar eċċentriku KSP. Sabiex tkun tista 'tuża l-firxa sħiħa ta' 1mm tal-perċentriku, iridu jittaqqbu 12-il ħajta fil-karru minflok 4 fuq il-fanges tal-immuntar eċċentriku.

Wara rotazzjoni ta '30o l-4 viti għandhom jiġu mċaqalqa għall-mudell li jmiss.

Mill-mod, aħna nipprovdu wkoll sistemi ta 'lubrikazzjoni li huma kompatibbli ma' xtillieri tal-irkaptu. Hawn taħt jinsabu l-parametri dettaljati tas-sistemi tal-lubrikazzjoni, u inti mistieden tikkonsulta magħna u tagħmel ordni.
